产品型号： LY-XMJA
产品名称： 智能流量积算仪
产品报价： 元
浏览次数： 1056 次

详细资料

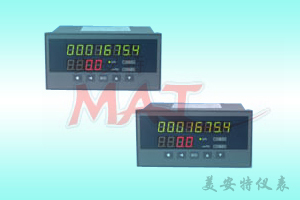

智能流量积算仪

概述
LY-XMJA系列智能流量积算仪以自行研制开发的微处理器为核心的智能化仪器，它汇集了目前自控系统中各类流量积算仪表的大部分功能，同时辅以博采众长、精心编制、反复调试的软件系统，是对模糊控制理论的实际运用。仪表独具特色。

智能流量积算仪结构组成

智能流量积算仪主要是由流量发讯传感器、整形比较电路、单片机、显示电路等组成智能仪表构成

智能流量积算仪主要技术指标
· 准确度：±0.3％F·S±ld
· 调节控制精度：位式：±0.5F·S
· 报警功能：上限、下限、上下限、上回差、下回差、双回差、
OK方式、绝对值方式等。
· 变送输出精度：±0.3％F·S
· 输入阻抗：0-10mA：500Ω
   4-20 mA：250Ω
   DC.V：200KΩ
   脉冲幅值：≥2.5V
   频率范围：0.01~10000Hz
· 继电器接点容量：AC220V 2A
· 供电电源：AC200V≤6W
· 工作环境要求：温度：0~50℃
湿度：<85％RH
无腐蚀性气体
允许低震动场合。
· 负载能力：0~600Ω

智能流量积算仪特点
· 择优化设计，无飞线、无调整部件，性能稳定可靠。
· 全部校准和功能设定可通过键盘由软件完成。
· 瞬时流量、累积流量双重显示，单双色带可供查看用户定义的多种参数。
· 仪表操作菜单均有密码保护，避免误操作。
· 最多可设定四个报警输出，报警方式十种以上，并可对报警参数进行监控。

仪表总体设计

智能流量积算仪以微型计算机为主，辅助以信号预处理电路、显示及键盘、RS-232-C串行接口、D/A输出电路、打印机及报警设置，组成了一个完整的功能丰富的智能仪器烯酮那个。仪器的总框图如下所示。

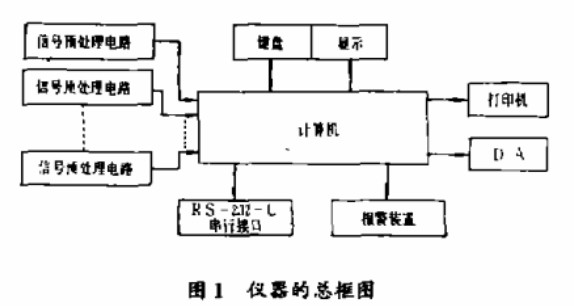

仪表总框图

信号预处理电路共有8路，分别处理8路不同的变送器所发出的脉冲信号。由于流量变送器输出信号的幅值和方向不一，有正脉冲，也有负脉冲，差别甚大。所以设计了电平配定电路，经过调节，用户可方便地吧峰值在-12-+12V内的脉冲信号进行处理，以获得后级可接受的脉冲信号。当调节适当时，发光二极管闪亮。

仪表辅助功能

1）RS-232通讯接口，可以同计算机连接，把流量数据传送到计算机。

2）远传脉冲信号，对于没有RS-232接口的地方，可以传送经过调制的脉冲信号。经试验，可远传1000m。

3）实时功能，加油站专用功能，可以在不影响累计总量的情况下，显示某一段时间的累计值，便于显示加油量。

选型表

XMJA

口口口口口口口口口口口口

说明

设计序号

9000系列仪表

显示方式

双屏显示

双屏+光柱

输入方式

配直流电流（0-10mA，4-20mA）

配直流电压（0-5V，1-5V，0-20mv，0-100mv，0-500mv）

频率输出

流量方式

主输入信号与瞬间流量为比例方式

主输入信号与瞬间流量为开方方式

主输入信号与瞬间流量为比例方式，有小信号切除功能

主输入信号与瞬间流量为开方方式，有小信号切除功能

调节方式

无继电器输出

二个继电器输出，可分别对瞬间流量或累积流量控制

四个继电器输出，可分别对瞬间流量或累积流量控制

补偿方式

普通流量方式，不含温度或压力补偿

饱和蒸汽用电压或电流信号作压力补偿方式

饱和蒸汽用电压或电流信号作温度补偿方式

饱和蒸汽用Pt100热电阻作温度补偿方式

过热蒸汽用电压或电流信号作温度与压力补偿

过热蒸汽用电压或电流信号作温度与压力补偿，用Pt100热电阻作温度补偿

不含温度与压力补偿，有现实转换系统设置

外形尺寸

横式 160×80 开孔152×76

竖式 80×160 开孔76×152

方式 96×96 开孔92×92

变送输出

无变送输出

变送输出0-10mA

变送输出4-20mA

变送输出0-5V

变送输出1-5V

特殊信号变送输出

定时功能

缺省为无定时功能

带定时功能

供外24V滞留电源

缺省为无24V直流电源输出

带24V直流电源输出（可做二线制变送器电源）

通讯接口

缺省为不带通讯接口

带RS485或RS232接口

供电电源

缺省为220V.AC

开关电源85-260VDC或18-36VDC、18-36VAC
