双法兰差压变送器测量液位安装示意图

    采用普通的差压式变送器检测液位，一般是用导压管与被测对象相连，被测介质直接通过导压管进人变送器的正、负压室。当被测介质猫度很大、容易沉淀、结晶或腐蚀性很强的情况下，就极易引起导压管的堵塞或仪表的腐蚀。为此，可使用法兰式差压液位变送器来进行正常的液位测员，如图4一4所示。

www.jhlyzk.com提供
    被测介质有大量沉淀或结晶析出，致使容器壁上有较厚的结晶或沉淀，宜采用插人式单法兰，如图4一4(a)所示。检测介质猫度大、易结晶、沉淀或聚合引起堵塞的场合，用平单法兰，如图4一4(b)所示。当被测介质腐蚀性较强，而负压室又无法选用合适的隔离液时，可用平双法兰差压变送器，如图4一4(c)所示。对于强腐蚀的被测介质，可用氟塑料薄膜粘贴在金属膜表面上防腐。

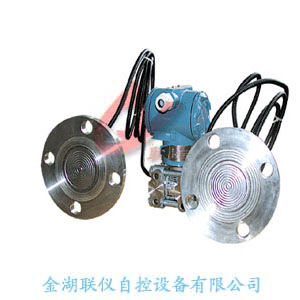

    图4一5为双法兰差压变送器测量封闭容器液位的示意图.因上部空间与大气压力可能不相等，需要采用两个法兰分别将液相和气相压力传至差压变送器，作为传感元件的测量头1(金属膜盒)，经毛细管3与变送器2的测量室相通。在膜盒、毛细管和测量室所组成的封闭系统内充有硅油，作为传压介质，使被测介质不能进人毛细管与变送器，避免了结晶或堵塞.
