差压式液位变送器结构以及测量原理

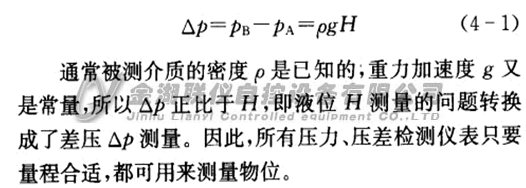

    差压式液位变送器是根据流体静力学原理而设计的。如图4一1所示，容器内液位的高度H与液柱上下两端面的静压差成比例，即，A点与B点的压力差

    图4一1是用差压变送器测址密闭容器中液位的示意图。对于敞口容器，无需接气相，将差压变送器的负压室通大气即可。

2零点迁移问题
    应用差压式液位计测童液位，在安装时常会遇到以下几种情况.

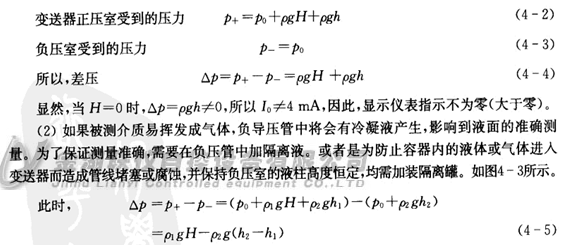

    (1)差压变送器与容器的液相取压点不在同一水平面上。例如容器或设备安装在高处，但为了维护检修方便，需要把差乐计安装在地面上，如图4一2所示。

    为了使液位H=0时，显示仪表的指示为零，对上面两种情况应该调整差压变送器的零点迁移装置，使之抵消液位H为零时，差压计指示不为零的那一部分固定差压值，这就是零点迁移。
    由以上分析可知，通过调整变送器的“零点迁移装置”，变送器量程的上下限同时改变，而变送器的量程大小不变，进行相应的迁移调整后，达到了使液位变送器的输出正确反映液位变化的目的。
    结论:当H=O时，
    若变送器感受到的△P=O，则不需要迁移;
    若变送器感受到的AP>O.则需要正迁移;

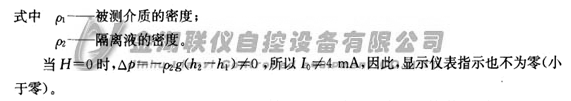

    若变送器感受到的△p<0，则需要负迁移。
    在用差压液位变送器进行液位检测时，差压变送器均有明确说明其结构特点，有无迁移功能.在使用中除知其规格型号外，还要看是否带有迁移功能。在国产的差压变送器的背面标注符号A记号表示该变送器具有正迁移功能，标注符号B记号表示该变送器具有负迁移功能，并标注有迁移量大小.
