图文分析ST3000差压变送器详细工作原理

    ST3000差压变送器工作原理如图2一9所示。在受压部分，被测差压通过隔离膜片由填充液传递到复合传感器，使传感器的阻值发生变化，这一变化由不平衡电桥检测，经A/D转换送人变送部分.与此同时，复合传感器上的两种辅助传感器(温度传感器和静压传感器)检测出环境温度和静压参数.也经A/D转换送人变送部分.共种数字信号经微处理器运算处理后得到一个与输人差压对应的4-20 mA直流电流或数字信号.作为变送器的输出。

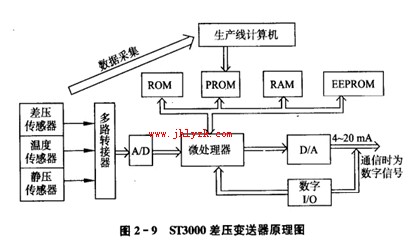

    图2一9 PROM中存有每台变送器的差压、溢度和静压特性参数，存有变送器的输人输出特性、机种型号和测量范围等。微处理器利用PROM中的信息，可使变送部分产生梢度高、温度特性和静压特性好的输出，使变送器实现温度、静压补偿，提高了测量精度，拓宽了一量程范围。一
    RAM用来存储由现场通信器SFC设定的差压变送器各个参数，如编号、测量范围、线性/平方根输出的选定、零点和量程校准、阻尼时间常数等。
    EEPROM作为后备存储器。它在仪表工作时存储着与RAM中同样的数据。当仪表因故停电后恢复供电时，EEPROM中的数据会自动传递到RAM.因此该变送器不需要后备电池。
    半导体复合传感器是一种在单个芯片上形成差压测量、温度测量和静压测量三种敏感元件的复合型传感器.它采用近于理想弹性体的单晶硅，故性能稳定，重现性好。
.组态(设定)
    由现场通信器对变送器进行组态，输人变送器编号、输出形式、阻尼时间常数、差压变送器(压力)单位、测量范围等。
