往复式压缩机的详细结构图以及工作原理介绍

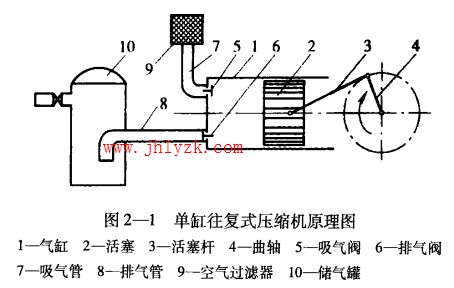

    压力变送器定义：往复式压缩机的取名源于活塞的运动方式，也就是说，往复式压缩机是靠活塞往复运动来产生压缩空气的，图2-1所示是一种单缸往复式压缩机的原理图，它主要由气缸、活塞、活塞杆、曲轴、吸气阀、排气阀等组成。当电动机旋转时，通过曲轴和活塞杆将旋转运动变为往复直线运动，曲轴每转一周，活塞在气缸中往复运动一次，空气压缩机完成吸气、压缩、排气三个过程。
    1.吸气过程
    活塞自左向右运动时，缸内形成真空，外界空气经过滤器9和吸气管7以压力尸，推开吸气阀5，进入气缸。当活塞到达右端时，吸气终了。
    2.压缩过程
    吸气终了时活塞处于最右端，由于 压力变送器往复运动转向左行开始压缩空气，吸气阀关闭，缸内容积由叭减少到Vz,缸内压力由P,

单缸往复式压缩机工作原理图
逐渐升到P2。
    3.排气过程
    压缩终了缸内压力升至P2，达到排气阀的开启压力，活塞继续左行，压缩空气经排气阀进人风包，气缸的工作容积由V2减少到零，活塞到达气缸左端时排气终了。
    往复式空气压缩机压缩空气主要靠.上述三个过程，但实际上排气终了时，气缸和活塞之间仍有一定间隙，以防止活塞撞击气
缸和气阀，这一间隙的容积称为余隙容积。由于余隙的存在，在排气终了时缸内仍有少量高压气体，当活塞自左向右运动时，排气阀首先关闭，随着缸内容积加大，残存的高压气体膨胀， 压力变送器的压力降低，直到缸内压力降到大气压力以下，吸气阀才打开，开始吸气。从排气阀关闭到吸气阀打开的这一过程称为膨胀过程。确切说，空气压缩机在实际工作中每一次循环要经历膨胀、吸气、压缩和排气四个过程。

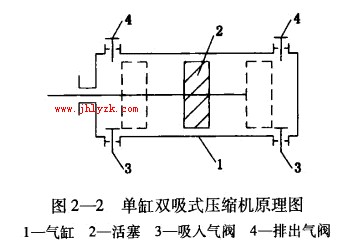

    图2-2所示是一种单缸双吸式压缩机的原理图。这种气缸的两端都具有吸气阀和排气阀。其压缩过程与单吸式气缸相同，所不同的只是在同一时间内，无论活塞向哪一方向移动，都能在活塞的运动方向上发生压缩作用，在活塞的后方进入吸气过程。也就是说，无论活塞向左移或向右移，都能同时吸人和排出气体。

单缸双吸式压缩机原理图

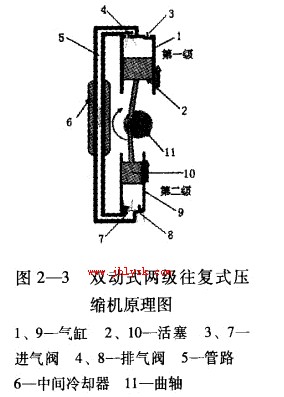

图2一所示是一种双缸式一两级往复式压缩机的原理图。
这种压缩机有两个工作缸和两个活塞，气体由进气阀3进人气缸1，经压缩后由排气阀4进人管路5，通过中间冷却器6再由进气阀7进人二级气缸9,最后经活塞进行二次压缩，从排气阀8排出，进人储气罐。这种通过多级压缩提高压力的压缩机在工业生产中应用极广。通常以两级压缩和三级压缩最为普遍，少数需要高压气体的则用多级压缩。多级压缩的特点是气体温度散热快，压缩功效高，级数越多，省功越多。
双动式两级往复式压缩机原理图
