差压变送器介绍流体流动形态与雷诺判据

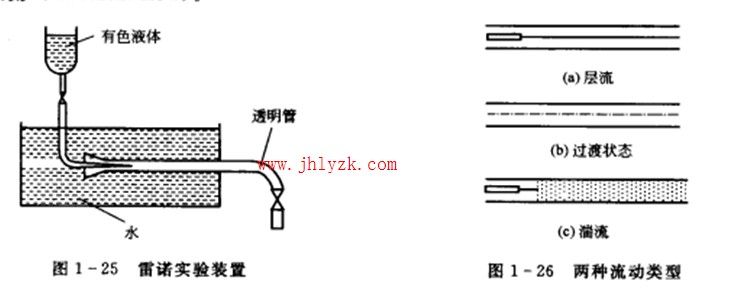

    雷诺《Reynolds)于1883年进行了著名的雷诺实验，首先发现差压变送器流体流动中会出现两种截然不同的流动形态。如图1一25所示为贯诺实脸装置示愈图.水以一定的平均速度“在稳定状态下通过一透明锌，水流速度大小可由管路出口处阁门来进行调节。在水擂上部放且一个有色浪体贮器，下接一很细的导管及细嘴.将有色液体引人透明管内。有色流体作为流动情况的示踪剂，通过观察其流动状况可刘断出管内水质点的运动状况。流体流动时.在水的流速从小到大的变化过程中，可以观察到两种截然不同的流型即所谓的雷诺现象。
    当水流速度较低时，有色液体成一根细线，如图1一26 (a)所示.这表明水的质点也作直线运动.此时，圆管内流休好像分成了无数个同心四筒，各层圈筒上的流体质点互不棍杂。这种流型被定义成层流或滞流(laminar flow)。当将出口阅门开度逐渐调大时.有色液体细线开始出现波动而成波浪形，如图I一26 (b)所示，但轮脚仍很清晰且不与清水相混
合.这称为过渡状态。继续调大阀门开度，波动加剧，细线断裂。当差压变送器流速度达到某一数位后.有色液体瞬间弥漫开来.使拱个玻璃管内的流体呈现均匀的颜色，如图1一26 (c)所示。这表明，此刻水的质点的速度在大小和方向上时刻都在发生变化。这种流4x被定义成揣

    采用不同竹径的圆管和不同流体分别进行实验.结果表明，流体的流斑由层流向油流的转变不仅与液体的流速“有关.还与流体的密度P"枯度k以及差压变送器流动管道的直径d有关。将这些变盆组合成一个数群(d up/p ).以其数值的大小作为判断流动类t.的依据。这个数群称为雷诺准数.用Re表示.即:
