插入式电磁流量计在铁北矿井水处理厂的应用案例

插入式电磁流量计的流量丈量在水资源、施行总量控制和定额管理和过程控制石油消费起着至关重要的作用。主要为了减少污染、节水减排、生活用水、工业用水、循环水和废水排放严厉的丈量和控制。

华能煤化工有限公司Tiebei煤矿水净化处置厂化工厂循环水主要水生植物区、植物供水设备的正常运转或不为整个植物耗费及环境维护是非常必要的。污水处置才能和处置的供水设备质量的一项重要指标是处置才能低,假如他们不能满足控制请求的水,假如加工质量低,不能满足排放请求。研讨矿井水才能和经济效益约三个主要活动指数,即矿井水涌入,清水溢出和污泥的排放。思索价钱和其他要素,作者250毫米直径压力变送器在管道的上方停加压安装,经过近五个月的实验操作,良好的应用效果的流量计,一个更准确的丈量。

1技术剖析

1.1工作原理

插入式电磁流量计的运营准绳是基于法拉第电磁感应定律,当丈量流量,经过垂直于流体活动的活动方向的磁场不平均惹起速度(数量)电压成正比。经过两个感应的电压信号直接接触液体电极检测,并经过特种电缆发送到智能变送器、智能传感器的根底上的潜在范围和电磁流数学模型计算成流量信号(包括瞬时流量和累积数目的现场扮演),然后流量规范4 - 20毫安,1 ~ 5伏特直流输出信号作为活动的两个工具或DCS。

1.2成分

一体化温度变送器是主要由传感器、智能变送器和特殊的电缆。

(1)传感器电极和励磁线圈,它是基于导电介质(液)经过励磁线圈速度不同的电极产生感应电动势(5 ~ 60 mV)。

(2)智能变送器的作用电磁场信号传感器是经过放大,然后基于势流模型和计算公式,活动,结果和标准过程信号。各种活动的参数调整的校正参数,在智能变送器。

(3)是一种特殊的通讯电缆传输的智能变送器影响毫伏电动势、智能传感器提供一个振荡电压励磁线圈。因而,潜在的信号是5 ~ 60 mV信号,鼓舞小信号的高频率低振幅的振荡信号,所以电缆屏蔽、抗干扰才能应该充沛地加以思索。电缆长度和横截面积相当直接的媒体,导电性能的电导、更强的传输距离传输距离进一步疏远,通常为20 ~ 500公尺。

1.3安装的请求

1.3.1足够的直线节

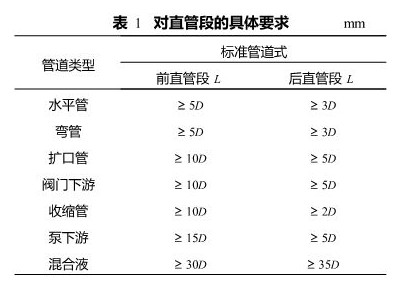

流体的方向,直径和阀门开度变化,会产生涡流和流场畸变,所以传感器电极丈量的影响,从而影响了仪器的丈量精度。所以尽量远离肘、手阀、调理阀和其他当地某一区间,直管段的细节请求见表1。在桌子上,说血管,李安说阀门或弯传感器和其他中央的时间距离。

1.3.2确保流体及传感器磁场垂直度

在管道压力管道设备开放、焊接压力管道应留意的短轴的垂直方向的主轴、请求和管道焊接后90度角、法兰短管衔接线垂直延伸,经过该中心肠段的管道,它能保证垂直磁场对液体,参见图1。

1.3.3试图避开干扰源

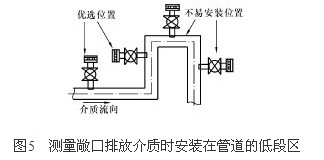

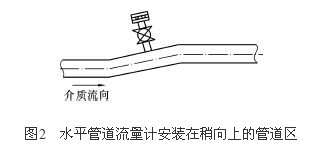

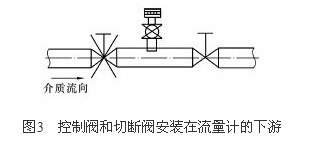

为了保证丈量的精确度,应当避免传感器这容易的真空、气体、涡传播感器、智能变送器通讯电缆之间,避免电机和其他电子设备。在图2中主动设备,图5的位置。

1.3.4确保良好的接地

传感器的输出信号的空气要丈量介质的电性衔接。当流体所产生的磁场线切削力信号,对流体自身为0的潜力,电极产生一种积极的潜力,另一个电极产生负电位、连续变化。因而,变频器输入端(信号电缆盾牌)和流体有0的潜力和传导,在对称输入电路。变频器输入完毕在中点获得最大值的传感器输出信号的丈量流体和空气的电气衔接。以传感器输出信号很小,只要很少以进步仪器设备的抗干扰才能、输入电路需求接地潜在0。由于它是普通金属管子衔接与空中、活动中经过金属管和电气衔接,所以不需求一个单独的群电磁流量计的接地安装,特别是细口径电磁流量传感器。假如它是一种非金属管道、必需是独立的收敛速度。

1.3.5的传感器,以确保正常的插入深度

由于流体在管道活动现象,管壁左近的流体速度慢,靠近市中心的管道流体速度,依据计算管道/ 8 D左近流体的速度。当壁厚计算安装的管子和法兰喷嘴长度,保证了传感器电极插入深度/ 8 D的位置。但并不是一切的插入式流量计传感器设备管道D / 8的中央,也有一些设备管道D / 2位置上,在设备必需认真学习的装置阐明。

2。

插入式电磁流量计为大直径管道设备。一个250毫米在插入电磁流量计应用管道法兰衔接式电磁流量计良好的性价比和直径,本钱更低,更明显。它最突出的特性是乐队压力安装、壁厚没有效果,但其器件的技术比拟复杂,假如设备不正确会招致大的错误,根据经历是不允许管道直径较大的悬架和插入式电磁流量计是一种经济、可行的选择。
