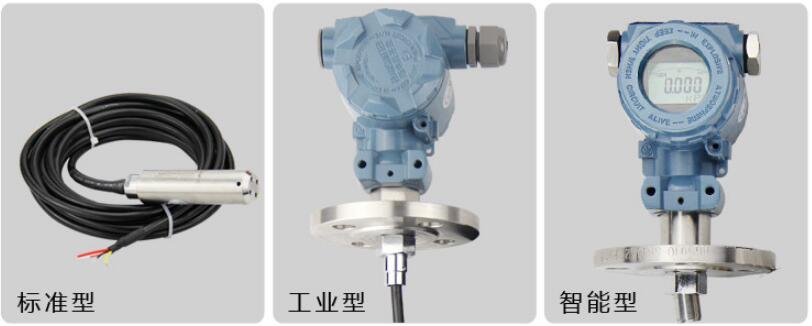

静压式液位变送器

MAT3610系列静压式液位变送器是由投入液体集气筒内的气体与介质接触，通过导气管将压力传递给传感器，将压力值转变为液位的一种液位测量产品。通过压力测量避免了传感器与被测介质的直接接触。该产品专门针对高温液体或强腐蚀性液体而特殊设计，有效地解决了高温液体液位测量困难的问题。特别适合于高温中、小量程和强腐蚀性介质液位的测量与控制。广泛适用于化工、治金、电站、水利、城市供水和工业废水等领域。 MAT3610D系列静压式液位变送器工作原理：
当把变送器的平衡罩投入到液体中某一位置时，传感器经过导气管受到的压力为: P=9.807pH+Po
其中 P—传感器感受到的压强，单位kPa
P—液位密度，单位g/cm3
H—待测液面高度，单位m
Po—液面上的压强，单位kPa
若传感器背面腔与液面上部连通，则Po为零，所以H约等于0.102P/p，变送器把感受到的压力信号转 换成电信号，此信号与液面高度成正比。
注意:被测液体的容器须通大气，即是开放式的，不能密闭，否则测量结果无意义。


MAT3610D系列静压式液位变送器主要技术参数
●量程：0~30m
●测量介质：各类水、重轻油、原油、酸碱等各类腐蚀性液体
●精度：0.5%F·S
●输出：4~20mADC
●温度：环境温度0~60℃，介质温度0~200℃
●电源：24VDC
●防尘防潮：全天候
●防爆级别：EXia Ⅱ CT5
●指示表头：液晶显示
MAT3610D系列静压式液位变送器选型:

MAT3610D							高温静压式液位变送器
	G						表压
		0~X（m）					量程
			J05				± 0.5%FS
				C1			4~20mA输出
				C2			0~5VDC输出
				C0			特殊
					M1		M20×1.5 外螺纹
					M5		法兰连接
					M0		特殊
