电磁流量计测量原理

电磁式流量计(electromagnetic flow meter, EMF)是根据法拉第电磁感应定律进行流量测峨的，可以检测具有一定电导率的酸、碱、盐溶液，腐蚀性液体以及含有固体颗粒的液体。但不能检测气体、蒸气和非导电液体的流m，也不能用于渊量高温介质。
    如图3一18所示，当导电的流体在均匀磁场中，以垂直方向流动而切割磁力线时，就会在管道两边的电极上产生感应电势.其大小与磁场的强度、流体的速度和流体垂直切割
磁力线的有效长度成正比.即
                          Ex=KBDu                  ( 3一25)
式中，凡为感应电势,K为比例系数;B为磁场强度;D为管道内径;
“为垂直一F磁力线的流体流动速度。

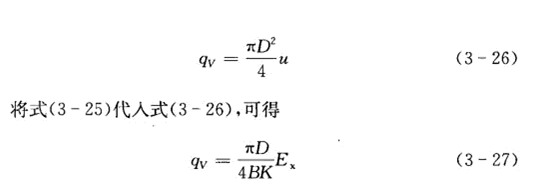

    而体积流量qv与流速u之间的关系为

    山此可见，当管道直径D已经确定，磁场强度B维持不变时，流
体的体积流量与磁感应电势成线性关系。
    由于电磁流量计的测i导管内无可动部件，因而压力损失极小。由式(3-27)可以看出，流觉计的输出电势与体积流量呈线性关系，且不受液体的温度、压力、密度、钻度等参数的影响。电磁流员计反应迅速，可以测量脉动流量.其量程比一般为10，1,精度较高的址程比可达100，1。电磁流城计的测址[-1径范围很大，可以从1 mm到2m以上，测员精度一般优于0.5级。但是电磁流址计要求被测流休必须是导电的.且被测流体的电导率不能小于水的电异率.另外，山于衬里材料的限制，电磁流量计的使用温度一般为0-2000C.因电极是嵌装在测fit导竹上的，使最高工作压力受到一定的限制。
    电磁流量计在安装时还要注意以下儿个问题:
    ①它既可以水平安装，也可以垂直安装，但要求被测液体充满
管道。
    ②电磁流量计的安装现场要远离外部磁场，以减少外部干扰。
    ③电磁流量计前后管道有时带有较大的杂散电流，一般要将流
量计前后1-1. 5 m处和流址计外壳连接在一起，共同接地。
    ④虽然电磁流量计对前后直管段要求不高，但最好上下游的直
针段分别不少于IOD和5D(D为管道内径)。
