椭圆齿轮流量计的结构及工作过程

【摘要】本文主要讲述了流量计的结构及工作过程，第一例先讲LY-LC型椭圆齿轮流量计。

 (1)椭圆齿轮流量计

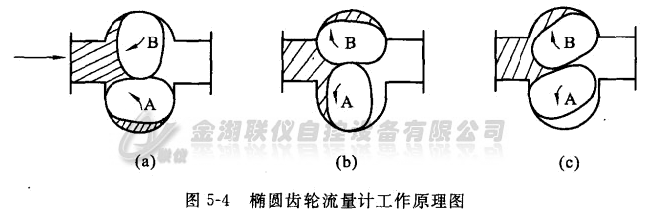

    椭圆齿轮流量计是一种比较典型的容积式流量计，目前在油库中应用最普遍，常用于计量成品油类流量。其工作原理如图5-4所示.

    这种流量计的壳体内装有一对互相啮合的椭圆齿轮，这对齿轮在流量计进、出口两端压力差的作用下，交替地相互驱动，并各自绕轴作非匀速旋转.当A,B两轮处于图5-4(a)所示位置时，进、出口压力差作用在B轮上的合成力矩为零,A轮上产生一个转动矩使A轮(主动轮)作逆时针方向转动并带动B轮作顺时针方向转动.当A,B两轮处于图5-4(c)所示位置时，A轮上所受合成力矩为。，而B轮(主动轮)上产生一个转动力矩，此时A,B两轮的士从关系变换而转动方向不变.随着A轮和B轮主从关系的交替变换，被测液体就以新月形计量室的容积为单位(图5-4(a)A轮下的阴影部分)一次一次被排出.
    因此，只要将椭圆齿轮的转数传输给计算器的指针和数字轮，就能求出被测介质流经流量计的总量。
    椭国齿轮流量计具有下列特性:
    ①计量准确度较高，一般为0.5级，如果加工装配能符合要求，可以达到o.2级，可作为商贸交接计量用。它既可就地显示，又可远传显示。
    ②毅度变化时，泄漏量也会变化。X度越低，泄漏量越大;a度越高，泄漏量则越小。
    ③由于是两个转子齿轮相互啮合传动，所以排量大的流量计，其体积也要增大，振动和噪声也相应增大。因此，·流量计的流量受到一定的限制。
    ④仪表可以水平安装也可以垂直安装，对前后直管段尤要求，但要往意仪表的流向要求。
    ⑤对流体的清洁度要求较高，如果被测介质过滤不清.齿轮很容易被固体异物卡死而不工作，故必须在流量计上游侧安装过滤器.
    ⑥在超负荷工作时仪表的使用寿命将明显较短;但压力太小又会影响仪表准确度，故要求通过仪表的最小出口压力为。.02 MPa.
