弯管流量计系统的安装要求（下）

【前言】弯管流量计是一种典型的节能型差压式流量测量装置，它可以应用于冶金、化工、热电、纺织、制药、食品、热力等部门的液体、气体蒸汽的测量.能适应各种复杂的现场条件，可作为长期监测流量的测量装置使用。

前篇文章说明了弯管流量计系统安装要求的前2项，现在说明后4项。

弯管流量计安装

3、弯管传感器取压体方向的安装要求

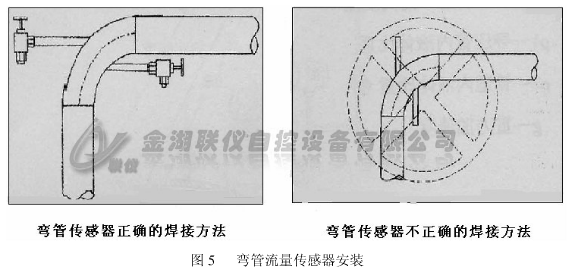

      弯管传感器安装时，由于取压体与夸管平行焊接，因此当有管传感器平行于地面安装时，可任意方向安装到管道上，但当弯管传感器垂直于地面安装时注意取压体的方向，请按图5所求的方向安装到管道上。

5、平衡阀或三阀组的安装要求
平衡阀或三阅组的作用
(1)调整差压变送器的零点
(2)防止差压变送昌的正负、压室过压
请按图6所示方法与引压管路连接。

http://www.jhlyzk.com/2011_image/2049.gif

 6、压力变送器的安装要求
(1)将弯管传感器外侧(正压则)引压管导入三阀组接至差压送器的正压值，将弯管传感器内侧(负压侧)引压管导入三阀组接至差压变送器的负压室
（2）差压变送器在工艺管道上的安装位置与被侧介质有关，为了获得较好的安装效果，应注意考虑下面情况
      A防止变送器与腐蚀性或过热的被侧介质直接接触
      B防止渣滓在引压管内沉积，堵塞
      C正负压两侧引压管的长度应尽量相同
      n正负压两侧引压管内的液柱压头应保持平衡
      E引压管安装在温度梯度和温度波动最小的地方
(3)侧量液体流量时，差压变送器应安装在被测管道的旁边或下面，以便积聚排入管道中
(4)测量气体流量时，差压变送器应安装在被测管道的旁边成上面，以便积聚的液体容昌流入管道中
⑥测量蒸汽流盆时，差压变送器应安装在被测管道的下面，以便冷凝水能充满在引压管中。
  应特别注意，测量蒸汽或其它高温介质时，要防止差压变送器接触介质的温度超过变送器使用的极限温度。

六、温度、压力变送器的安装要求
1、测量过热蒸汽介质时，必须要加温度一体化变送器和压力变送器，进行动态补偿。
2、测量饱和蒸汽介质时，必须要加压力变送器，进行动态补偿。
3,测量天然气、煤气介质时，必须要加压力变送器进行动态补偿，而且要用加安全栅及防爆装置的变送器
4,测量热水介质，需要有热量显示时，必须要加温度一体化变送器，否则可省去温度一体
    化变送粉。
5,一体化温度变送器安装在被测管道上，必须再弯管传感器前5D只管段或后2D直管段以外温度探头顶端应插入超过管径二分之一，以保证测量精度。

6,差压变送器的压力取压点，必须在弯管传感器器前5D直管段成后2D直管段以外，其
    间安装开关阀。
    对于温度一体化变送器和压力变送器的安装，原则上只要符合常规的安装规范就可以
满足本系统的要求，其具体的安装要求可分别参见各自的安装说明书。
