小口径流量计的种类和测量原理介绍

小口径流量计的种类
   一般来说，常用流量仪表在测量小口径管道的流量时精度相对较低。也有一些专门为测量小口径管道流量而设计的流量仪表。工业上常见的用语小口径管道流量测量仪表有

差压式流量计：非标准孔板、非标准文丘里管、1/4圆喷嘴、内藏孔板变送器

速度式流量计：涡轮流量计、旋进旋涡流量计、旋叶式流量计、电磁流量计、超声波流量计、热式流量计、质量流量计

面积式流量计：玻璃转子流量计、金属转子流量计

容积式流量计：椭圆齿轮流量计、高精度齿轮流量计、旋转式容积流量计、活塞式容积流量计

小口径流量计测量原理

1.2.2旋转式容积流量计

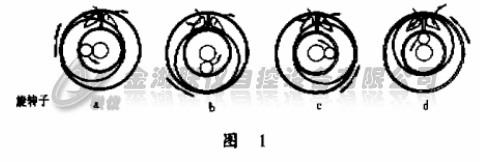

    在各种容积式流量计中，旋转式容积流量计结构最为简单。该流量计的计量腔内仅有一个旋转子(见图1),因而可有多种抗腐蚀材料供选择。旋转子在人口流体的推动下在计量腔内作偏心旋转，并把计量腔内的液体排出。检侧旋转子的电压脉冲就可侧出流经流量计的流量。由于旋转子和整个计量腔都是圆形的，所以机械加工精度好，体积小，重量轻，测量精度可达10.75%。

1.2.4超声流量计
    超声流量计是一种速度式流量计，它分为两类，即时差式和多普勒式。时差式超声流最计的侧旦原理是根据超声波在流动流体中传播时，由于流体流动引起顺流和逆流传播速度的差别，以传播同样距离的传播时差来算出流体的流速，从而计算出流体的流量。多普勒式超声流量计是根据超声波在液体中传播时.与其中的气泡或固体板粒相遇产生反射，由于这些微粒随着液体流动.它们的运动将引起反射波频率发生变化，即产生多普勒效应，以此原理来侧佬液体流最。反射波与发射波的频率偏移最随粒子速度变化，因而反映了流体的流动速度。就是说，检测反射波与发射波之间的频率偏移量即可侧定流体的流动速度，从而侧
出流体的流量J
1.2.5非标准文丘里喷嘴
    非标准文丘里喷嘴(见图2)的形状和尺寸由制造厂确定。在喷嘴的最小缩流处有一个调整蛛钉，用来精确调整喷嘴的缩流面。这个调整螺钉在出厂时已根据用户的使用条件调整好，用户不可随便改动。
