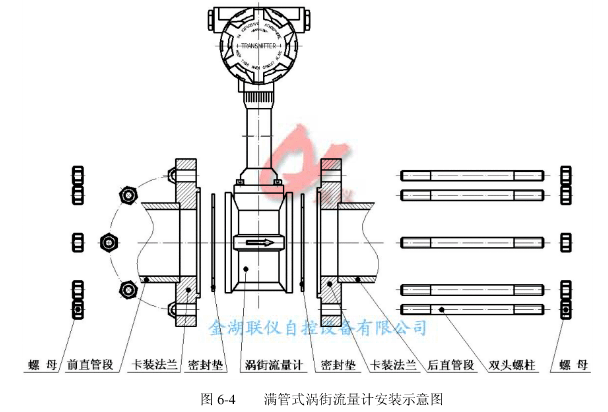

涡街流量计安装要求

（1)对前后直管段的要求

为了保证涡街流量计的测量精确度，在流量计的上、下游必须有足够的直管段，上游的流动分布尽可
能不受扰动，各种管道情况下流量计要求的上、下游直管段长度见图6-2和表(六):

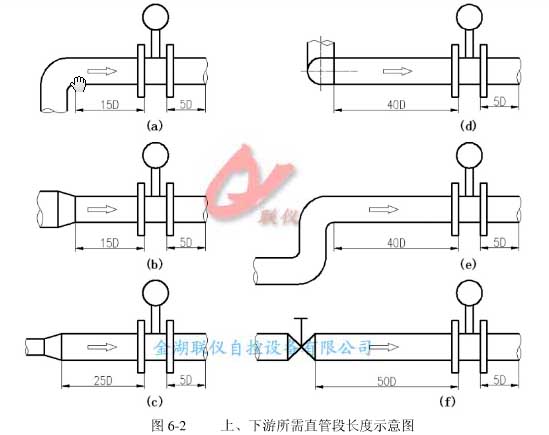

各种管道下流量计要求的上,下游所需直管段长度示意图

上游管道形式	上游直管段长度	下游直管段长度
（a）一个90°弯头	≥15D	≥5D
（b）缩管	≥15D
（c）扩管	≥25D
（d）不同平面两个90°弯头	≥40D
（e）同一个平面两个90°弯头	≥40D
（f）控制阀	≥50D

（2）安装时注意事项
流量计在管道上可水平、垂直或倾斜安装.但当测量液体时，管道内必须充满液体。在垂直或倾斜的管道上安装流量计。液体的流动方向自下而上:流量计安装处的上游较近处若装有调节阀或半开阀，不断地开关阀门.对流最计的使用寿命影响极大，非常容易对流量计造成永久性损坏.因此在流量计的上游应尽量避免安装调节阀或半开阀门。应将其安装在流量计下游5D之后.若不得已要安装时应参照上图(f)所示的安装位置:流量计应避免安装在振动较强的管道上.若不得己要安装时.必须采用减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫:被测管道与流量计内径尽可能一致。允许偏差小于3%，偏差过大时，应加入一段过渡管段，过渡管段长度可按参照上图(b)、(c)所示加工;
检测放大器壳体应良好接地.接地电阻不应大于10Ω:
当使用于高温蒸汽时.流量计表体外部应加保温层.应保证放大器在核定的环境温度内使用:避免把流良计安装在含有腐蚀气体的环境种,如果一定要在这样的环境中.则必须要提供通风措施施。仪表安装接线完毕后，应检查接线是否正确，是否可靠接地。一切正常后，即可开启阀门投入运行。

在开启阀门时应注惫缓慢开启.流量计正常使用要求被测介质为单向流体.液体中允许有少量气泡或杂质;气体中允许有少固体体颗粒和液雾。当介质含杂质较多时.应考虑定期清洗传感器的表体和旋涡发生体及探头体部分。

（3）带温度、压力补偿时的安装位置

取压点和测温点的位置如下图所示

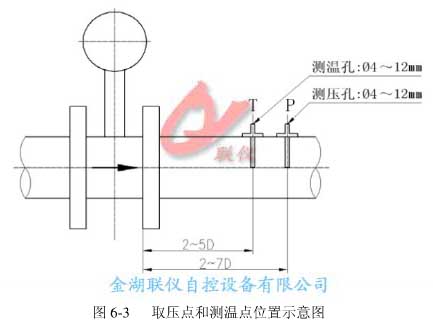

带温度、压力补偿时流量计安装取压点和测温点的位置示意图
