雷达物位计介绍

在化工生产过程中，存在着各种大型存储容器或过程容器，存放着大量的液体、浆料和固体。如原油、煤焦油储姚、原煤、粉煤仓位、焦炭料位、浆料储姚、固体获位等。而许多大型液体储幼中，存储着易凝结、悬浊液、猫稠及具有腐蚀性的液体，这类液位和料位的测量适合采用雷达物位计。

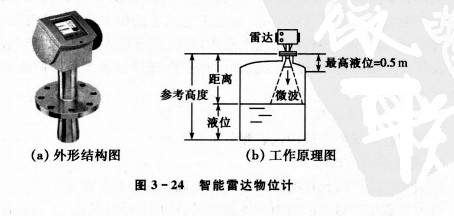

    雷达物位计是非接触式连续测得量的脉冲型物位计，无位移、无传动部件、不受沮度、压力、蒸汽、气雾和粉尘的限制，适用于高枯度、有腐蚀性介质的物位测量同时雷达物位计没有侧I盲区，液位测量误差仅为0. 1-1. 0 mm，分辨串达1-20 mm.既可用于工业测量，也可用于计量。图3一24所示为智能型雷达物位计示意图。

    雷达物位计采用高频振荡器作为徽波发生器，发生器产生的徽波用波导管引到辐射天线，并向下射出。当微波遇到障碍物，例如液面时.部分被吸收.部分被反射回来。通过测量发射波与液位反射波之间某种参数关系来实现大型贮罐中液位的测量.
    目前有两大类雷达物位计.一类是发射频率固定不变.通过侧量发射波和反射波的运行时间，并经过智能化信号处理器，测出被侧物位的高度。雷达物位计的运行时间与物位的关系为:
                                    t=2d/c                        (3一18)
    式中:c为电磁波传播速度. c=300 000 km/s; d为被测介质液位与探头之间的距离，m;t为探头从发射电磁波至接收到反射电磁波的时间，s.
    另一类是测量发射波与反射波的频率差，并将这频率差转换为与被测液位成比例的电信号.这种物位计的发射颇率不是一个固定值.而是等幅可调的。
    智能雷达物位计的最大测量距离可达70 m，安装简便，牢固耐用，免维护;内置自校验和自诊断功能;采用HART或Profibus一PA通信协议，在现场可用本安型的红外手持编程器或HART手操器对仪表设定参数，也可通过软件实现远程组态设定和编程，适用于防爆场合。
