电容式差压变送器的构成介绍和图文说明

  电容式差压变送器是一种无杠杆机构的变送器.它采用差动电容作为检测元件，具有结构简单、性能稳定、称度较高等特点，电容式差压变送器的构成框图如图2-29所示。

    由图2-29可知，电容式差压变送器由测量部分和转换放大部分组成。压差p作用于感压膜片(可动电极)使其产生位移.从而使可动电极与两固定电极组成的差动电容器的电容量产生变化，其变化量由电容一电流转换电路转换成直流电流，并与调零信号相加，再同反馈信号进行比较，其差值送至放大电路，经放齐转换愉出电流Io为4~20 mA,，。
    （1）测量部分。

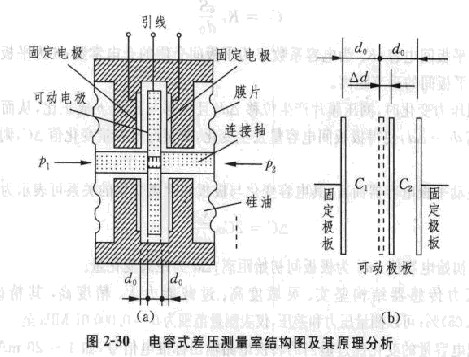

    当需要测量二点的压力差时，可采用差动电容检测元件。图2-30所示的为电容式差压测量室结构示意图，其感压元件是一个全焊接的差动电容膜盒。玻璃绝缘层内侧的凹球面形金属铰膜作为固定电极，中间被夹紧的弹性平膜片作为可动电极，从而组成两个电容器.

原理公式

    可见，变送器的俭测部分可把输人压差线性地转换成两电容之差与两电容之和的比。
    (2)转换放大部分.，一

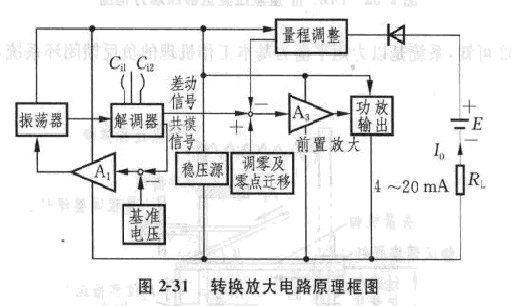

    转换放大部分的电路原理如图2-31所示.它需将检测部分的差动电容的相对变化量转换成4-20mA电流，同时还需实现零点调节和零点迁移、量程调整等功能.它由振荡器、解调器、振荡控制放大器、前置放大器、调零和零点迁移、觉程调整(负反馈电路〕、功放和输出等电路组成。
