雷达物位计的应用特点（微波与超声波的区别）

雷达物位计的应用特点

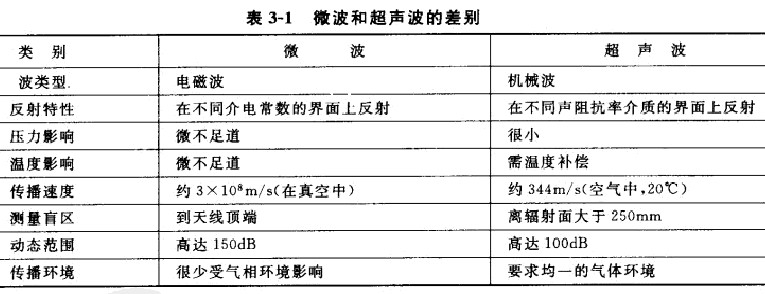

 微波和超声波都是采取向被测目标发射波并接收目标反射波来计算距离、测量物位的，因此都需要一个波发生器及一个波接收器，具体的差别如表3-1所示。

    主要技术因素如下。
    ①响应回波强度的因素。微波以光速传播，速度几乎不受介质待性的影响，传播衰减也很小，约0. 2dB/km.回波信号强弱很大程度取决于被测液面上的反射情况。在被测液面上的反射率除了面积及形状因素外，主要取决于物料的相对介电常数Cr.相对介电常数高，反射率也高.得到的回波强度也高。对于普及型的雷达液位计，通常要求被测物料介电常数Er>4,对于更低介电常数的物料，要求增设波导管来增强回波信号.或选用较复杂的雷达，通常的侧量下限是Er>20.
    ③数据和信息的传送。对于高梢度雷达，通常提供RS-232/485通信接口和算机直接通信。对于目前大量使用的普及型雷达，则提供传统的4^-2OmA DC模拟信号来代表物位、距离或体积。一般还在其上叠加HART数字信号，或提供各种协议的现场总线数字通信。
    ③对人体健康的影响.微波辐射会引起人和动物的损伤，这是众所周知的。一般对外泄漏的微波的功率密度通常限制在1一  10mW/cm2，不会对人体健康造成损伤，而物位测量中雷达系统功率密度约为0. 125mW/cm2,低子临界限制俏，所以雷达物位计不会有这方面的问题。
    由于雷达液位计采用了先进的回波处理和数据处理技术，加上雷达波本身频率高、穿透性能好的特点，所以雷达液位计具有比接触式液位计和同类非接触式掖位计更加优良的性能。
    ①可在恶劣条件下连续准确地测量。
    ②操作简单，调试方便。
    ③准确安全且节省能源。
    ④无需维修且可靠性强。
    ⑤几乎可以测量所有介质。
