差压式流量检测仪表组成和原理介绍

差压式流量计组成

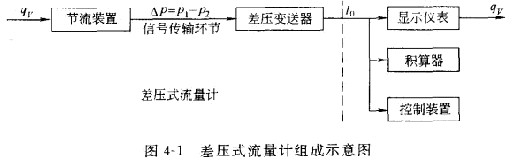

差压式流量检测仪表，是根据节流原理来测量流量的仪表。它由三部分组成:将被测量值转换成差压值的节流装置;信号的传输环节;用来检测差压并转换成4-2OmA标准电流信号的差压计或差压变送器。差压式流量计的输出出信号通过显示仪表指示出瞬时流量，通过积算器进行流量的计量，通过控制装置对流最进行控制，其组成如图4-1所示。

    差压式流量计是一种发展较早、研究比较成热且比较完善的流量检浏仪表，目前已系列化、通用化及标准化，是上业过程检测气休、蒸汽、液体流量最常用的一种流最检测仪表。据统计，在世界趋田内使用量达5o%--60%。工业中常用的孔板、喷嘴和文丘里管三种节流装置称为“标准节流装置”。目前中国使用的标准为《流星测量节流装置用孔板，喷嘴和文丘里管测量上述标准化的节流装置以外，还有一些非标准化的节流装置，如1/4圆喷嘴、双重孔板、圆缺孔板等。标准节流装置与非标准化的节流装置的区别在于:标准节流装置是按照标准文件设计、制造、安装和使用，无需经实流校准即确定其流量值并估算流量测量误差;而非标准化的节流装置是成熟度较差，尚未列人标准文件中的检测件，须经实流校准方可确定其流量值并估算流量测量误差.

差压式流量计原理

  节流原理

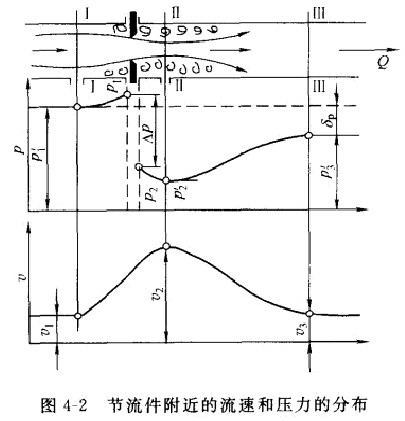

    如图4-2所示，充满管道的流体，当它流经管道内的节流件时，流束将在节流件处形成局部收缩，因而使流速增加、静压力降低，于是在节流件前后产生压差。流体流量越大，产生的压差越大，这样可依据压差来反映流量的大小。这种检侧方法是以流体流动的连续性方程(质量守恒定律〕和伯努利方程(能量守恒定律)为基础的，其差压的大小除与流量有关外，还与其他许多因素有关，如节流装置形式和管道内流体的物理性质(密度、粘度)不同时，在同样大小的流量下产生的压差也是不同的。
