摘要:本论文的主要中心思想是讲述了以LY超声波流量计为基础,介绍了基于51单片机的掉电自动监测流量计量的监测模块的实现理论以及掉电信息如果管理的方法。本论文的研究成果为日常掉电期间流量计量损失的评估提供了可靠的依据。而且同时,该监测模块还具有实时监测并打印流量计测量参数和状态参数的功能。
本论文重点词:掉电 监测 单片机 流量计 流量计量
前言
从最初的流量计的研发生产到目前的广泛应用和品种繁多,由于人为等无法抗拒的因素使得流量计的电源掉电,以致流量计量被损失,而又不能准确评估这个损失,又不能很好的说明。尽管,最近流量自动监测系统能及时监测掉电的发生,但该系统的构建成本和对维护的要求相对比较高,使得一般单位难以承受。
掉电监测模块的主要功用
定时打印和掉电监测模块的主要功用能够分为两大局部:流量计丈量参数的打印功用和流量计电源掉电的实时监测功用。详细包括:
1)全天24小时内,自动定时打印的起始时间(hh:mm)可选;
2)1 分钟~ 99小时内,自动定时打印的时间距离可选;
3)自动定时打印参数可选;
4)流量计丈量参数的实时监测、打印;
5)流量计电源掉电的自动监测;
6)掉电信息的管理——存储、查询、打印、删除;
7)键盘操作的两级权限管理。
流量计丈量参数的打印功用分为两种:实时打印和自动定时打印。实时打印功用能够经过模块键盘中的“打印”键选择,用于打印流量计的实时丈量参数,包括:打印时间、瞬时流速、流量、正累计值、负累计值和工作状态信息等。自动定时打印功用包括分打印和时打印。分打印功用主要用于流量计标定,定时时间距离能够在1~99分钟内任选,定时的起始时间从该功用设置的时辰开端。时打印功用在流量计正常工作时运用,完成自动抄表功用,定时时间距离在1~99小时内任选,定时的起始时间能够在全天24小时内自行设置,格式为:hh:mm(时:分)。定时打印功用设置后,从设定的起始时辰开端定时,以选定的时间距离,自动打印选定参数。
流量计电源掉电的实时监测功用能够实时监测流量计电源的掉电和上电,并记载掉电信息,为精确评价掉电期间流量计量的损失提供牢靠根据。掉电信息包括最近的100条掉电记载和10条掉电删除记载。每一条掉电记载的内容包括掉电时间、上电时间、掉电时间距离(30天内)、掉电前和掉电后的流量计丈量参数等。掉电删除记载的内容包括历史掉电记载删除的时间、所删除记载的时间范围和操作者代码。
模块键功用的操作采用两级权限管理,一切键功用的进入采用第一级密码维护,以控制根本操作的权限。历史掉电记载的删除操作有第二级密码维护,只要更高一级的管理者才有此权限。第二级密码同时也作为相应操作者的工作代码。
1、 掉电信息的管理
流量计的掉电信息包括两个部分,一个是掉电记录,二个是掉电删除记录。

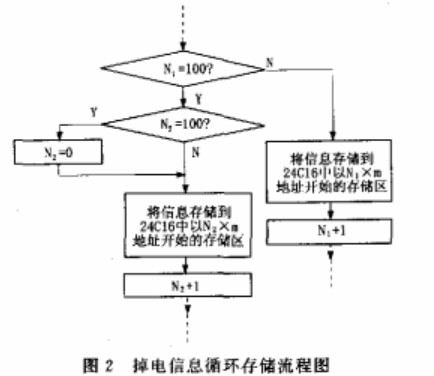

掉电记录包括最近的100条记录,采用循环存储的方法保存在EEPROM中。
掉电删除记录包括最近的10条记录,同样以循环的方式存储。每一条掉电删除记录包括三部分内容:包括历史掉电记录的删除操作所发生的时间、所删除记录对应的时间范围,以及操作者的代码。删除操作时间的格式同样为年-月-日时:分:秒。。
掉电监测模块的硬件实现

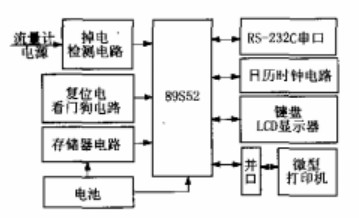

准时打印和失落电监测模块的硬件电路构造框图如图1所示。模块采用51单片机89C52节制,首要包罗复位电路、看门狗电路、失落电检测电路、存储器电路、日历时钟电路、键盘显示器电路、微型打印机电路、RS-232C串口电路和电池电路等。
失落电监测电路及时看管流量计的电源,检测电源的失落电和上电旌旗灯号,并经过/INTR1引脚向89C52请求中缀,以便记载相关信息。 存储器电路包罗32K EPROM 27C256、16K EEPROM 24C16和8K SRAM 6264。89C52内部有8KB顺序存储器,与27C256一同组成40K的顺序存储器空间。24C16具有不易掉特征,用于存储流量计的失落电信息、用户暗码等。为了防止对EEPROM的频频操作,模块上电后24C16中的失落电信息按挨次读入6264中,6264首要用于在线数据的存储,除失落电信息外,还用于暂存流量计的及时测量参数,以备查询和打印。当流量计电源失落电时,在电池供电下,有关参数从6264存入24C16中保管。 键盘显示器电路包罗5键键盘和20字符×2行LCD显示器,用于设置和修正模块参数、在线查询流量计测量数据、失落电记载的查询和打印等操作。为了减小模块体积,键盘功用设置采用复合键方法,包罗工夫调整、时/分准时打印功用设置、上翻(+1)、下翻(-1)、打印(及时)、确认、作废、暗码修正、删除前史记载等。 RS-232C串口电路用于完成模块和流量计的串行通讯,以获取流量计的及时测量参数。准时打印功用的完成依靠于串行通讯的牢靠性。
掉电监测模块的软件设计
定时打印和掉电监测模块的程序采用模块化设计方法,主要包括主程序、掉电处理子程序、日历中断子程序、键盘和显示子程序、打印子程序、串行通信子程序等。
模块与流量计的串行通信数据格式为:
(1)查询命令格式
起始码-方式码-P码-命令码-结束码(CR、LF);
(2)返回数据格式
起始码-方式码-P码-命令码-结束码(CR、LF)-数据-单位-工作状态-结束码(CR、LF)。
其中,返回数据的前半部分为查询命令的回复。通信数据格式中的数字和字符全部为ASCII码。

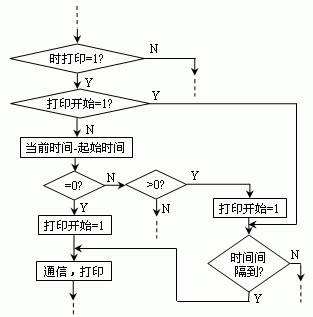

定时打印功能的实现,起始时间的正确判断十分重要,时打印子程序的流程图如图2所示。
图2、时打印子程序流程图
