弯管流量计应用案例分析

前言：弯管流量计应用非常广泛，特别是管道、蒸汽计量方面。一般能在￠10mm～￠2000mm的大范围管道中精确测量各种流体的流量，其中弯管传感器可耐高温、耐高压，还可以在超市、防尘、震动等各种不好的环境中正常工作，无需插入件，也无附加阻力损失，还有结构简单，安装方便等优点。

1、弯管流量计应用蒸汽计量

弯管流量计应用于蒸汽流量的测量，使蒸汽流量测量装置容易泄漏的难题得到根本性的解决，无阻力损失的优点，便可获得更好的经济效益，耐磨损、长时间运行而不需要复杂维护和修理，使运行维修费用降低到最低点。

大庆石化公司化工厂一厂（以下简称“我厂”），原蒸汽计量采用标准孔板法兰取压方式，由于S100（10Mpa）蒸汽压力高，观景12in，每套孔板有两个密封垫片，每次在送与停切换过程中，受热胀冷缩作用，导致孔板泄漏，最终无法使用。当使用弯管流量计，则采用焊接安装方式，就彻底解决了以上弊病，保证了S100计量表的长时间运行。

利用弯管流量计可测两双向流原理，在一条管道上安装一个流量传感器，安装两台差压变送器，可以实现双方互供蒸汽的计量，两台差压变送器正负压相互反接，采用同一温压补偿，大大节省了成本开支。

加入电厂锅炉出现问题，由我厂给外网提供蒸汽动力，反之，由电厂给我厂提供蒸汽动力。

2、弯管流量计应用温压补偿

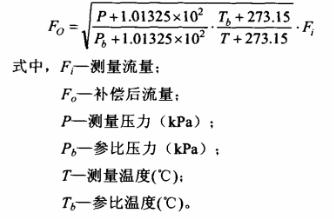

为了保证蒸汽介质流量测量的准确性，必须在测量介质流量的同时，测量出介质的温度和压力值，利用DCS的运算补偿功能，在线对机制的密度进行计算和补偿。温压补偿公式如下：

温压补偿公式
