传感器的安装规范

1、安装场所的要求

通常电磁流量传感器外壳防护等级为IP68（GB4208规定的沉浸级），对安装场所有以下要求：

1）测量混合相流体时，选择不会引起相分离的场所；测量双组分液体时，避免装在混合尚未均匀的下游，测量化学反应管道时，要装在反应充分完成段的下游

2）尽可能避免测量管内变成负压

3）选择振动小的场所，特别对一体型仪表

4）避免附件有大电机，大变压器等，以免引起电磁场干扰

5）易于实现传感器单独接地的场所

6）尽可能避开周围环境有高浓度腐蚀性气体

7）环境温度在-25/-10～50/600°范围内，一体型结构温度还受制于电子元器件，范围要窄些。

8）尽可能避免受阳光直照

2、安装直管段的要求

首先注意传感器本身不能作为荷重支撑点，它不能支撑比邻的工作管道，应有夹持它的管道承重。

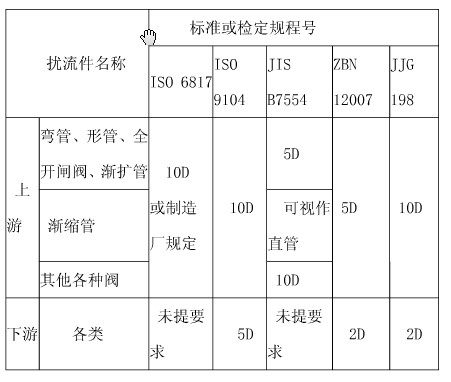

为获得正常测量精确度，电磁流量传感器上游也要有一定长度直管段，但其长度与大部分气他流量仪表相比要求较低。90°弯头、T形管、同心异径管、全开闸阀后要离传感器进口端法兰连接面5倍的直径（5D）长度的直管段，不同开度的阀则需要10D，下游直管段为（2-3）D，但要防止蝶阀阀片伸入到传感器测量管内。各标准或检定规程所提出上下游直管段长度也不一致，汇集如表2所示，要求比通常要求高。这是由于为保证达到当前0.5级精度仪表的要求。

3、安装位置和流动方向

传感器安装方向水平、垂直或倾斜（流体必须水平或倾斜向上方向流动）均可，不受限制。但要保证测量管与工艺管道同轴。其轴线偏离不得超过2MM。测量固态液体两相流体最好垂直安装，自下而上流动。这样能避免水平安装时衬里下半部局部磨损严重，低流速时固相沉淀等缺点。

在传感器邻近管道进行焊接或火焰切割时，要采取隔离措施，防止衬里受热，且必须确认仪表转换器信号线未连接，防止损坏转换器。

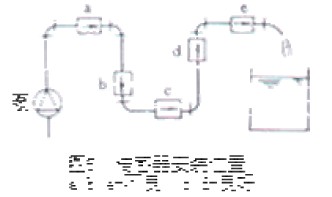

水平安装时要使电极轴线平行于地平线，不要处于垂直地平线，因为处于地部的电极易被沉积物覆盖，顶部电极容易被液体中偶存的气泡擦过遮住电极表面，使输出信号波动。图5所示管系中，C、d为适宜位置；a、b、e为不适宜位置，b处可能液体不充满，a、e处易积聚气体，且e处传感器后管段短也有可能不充满，排放口最好如f形状所示。对于固液两相流C处也是不宜位置。

4、负压管系的安装

氟塑料衬里传感器须谨慎地应用于负压管系，正压管系应防止产生负压，例如液体温度高于室温的管系，关闭传感器上下游截止阀停止运行后，流体冷却收缩会形成负压，应在传感器附近装负压防止阀，如图7所示，

有制造厂规定PTFE和PFA塑料衬里应用于负压管系的压力可在200C、1000C、1300C时使用的绝对压力必须分别大于27、40、50KPa如下图所示

5、对于熬点管道，接地防拦夹装在传感器法兰和管道法兰之间，其接地如下图所示（金湖联仪自控设备有限公司生产的电磁流量计具备此功能，不需要接地法兰）

6、接地

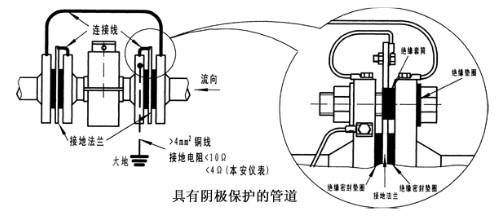

传感器必须单独接地（接地电阻10 欧姆以下），分离型原则上接地应该在传感器一侧，转换器接地应在同一接地点。如传感器装在有阴极腐蚀保护管道上，除了传感器和接地环一起接地外，还要用较粗铜导线（16mm2）绕过传感器跨接管道两连接法兰上，使阴极保护电流与传感器之间隔离，如下图所示

有时后杂散电流过大，如电解槽沿着电解液的泄漏电流影响EMF正常测量，则可采取流量传感器与其连接的工艺之间电气隔离的办法。同样在阴极保护的管线上，阴极保护电流影响EMF测量时，也可以采取本方法。
