简要概述明渠流量计如何正确安装

一、明渠流量计工作原理：

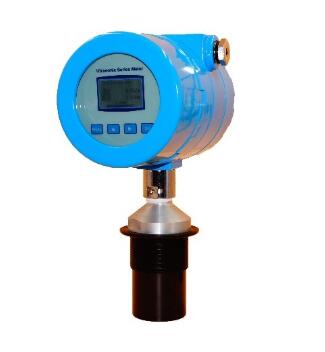

超声波物位探头与SWING显示控制仪相连后，就能够向被测介质表面发射超声波，超声波进行过程中遇反射面（被测介质表面）后返回，探头接收反射的信号并计算出超声波行进的时间，通过内部芯片计算出探头与被测表面间的距离，然后及时将相应的数据传输给显示控制仪，显示控制仪根据内部的数据计算用户需要的参数，通过显示屏显示在面板上。

二、明渠流量计应用范围：

由于明渠流量计是非接触测量，能在较恶劣的环境中应用。明渠流量计应用场所有城市供水引水渠、火电厂冷却引水河排水渠、污水治理流入和排放渠、工况企业废水排放以及水利工程和农业灌溉用渠道等。

三、明渠测流量计方法：

从原理上可分为两大类：水位法与流速面积法。

水位法是通过测量量水建筑物的上游（或上、下游）水位并通过经验公式或实验曲线换算成流量来实现计量的。

流速面积法不需修建量水建筑物，通过测量过水断面面积（实际上过水断面面积是通过测量的水位来换算求得）与断面流速来求得流量。

1、水位法

水位法需要修建量水建筑物，整体精度不高。一方面，当渠道沿程水头差较小时，量水建筑物会产生水头损失而影响渠道过水；另一方面，当量水建筑物下游附近建有闸门等挡水建筑物时会在量水建筑物处形成淹没出流，此时测量精度会大幅下降。

2、流速面积法

流速面积法不需要修建量水建筑物，通过测量过水断面面积（实际上过水断面面积是通过测量的水位来换算求得的）与断面流速来求得流量，并且精度高、不受下游顶托水的影响。液位测量可通过安装液位计实现，下面重点介绍断面流速的测量。

四、明渠流量计使用注意事项：

1、操作不规范

操作方面，操作人员经常不按照标准操作规程进行操作，例如未准确测量管道外径、周长、壁厚、接触温度等，这些参数都会对明渠流量计的原始数据修正产生重要影响。

2、安装方式方面

操作人员经常不按照管道大小和信号强度选择安装方式，往往选择流量计的默认双声程模式。正确的安装方式为：在大管道和复杂环境中应采用单声程;在小管道和信号特强的情况下选择多声程。

3、安装位置方面

安装人员不安规定随意放置超声探头，且不确认管道中介质是否满管这一重要的测量条件。正确的安装位置为;应选择管道的水平中间位置放置探头;只有在管道满管的条件下才能进行准确测量，流体向上流的垂直管道能保证满管流。

五、明渠流量计如何正确安装：

1、建议仪表与大地可靠相连，即4～20mA的－端或XPS的－端与大地相连。

2、明渠流量计的电线、电缆保护管，要注意密封防止积水。

3、仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外尽量安装专用的防雷装置。
